Hamulec bębnowy nie jest rozwiązaniem nowoczesnym z definicji, ale wciąż ma sens tam, gdzie liczy się prostota, trwałość i rozsądny koszt. W praktyce najczęściej spotyka się go na tylnej osi, gdzie układ bębnowy wspiera hamowanie, a jednocześnie łatwo łączy się z hamulcem postojowym. Poniżej rozkładam na czynniki pierwsze jego budowę, zasadę działania, typowe odmiany oraz objawy zużycia, żeby łatwiej było ocenić, kiedy wystarczy przegląd, a kiedy potrzebna jest naprawa.
Najważniejsze rzeczy o bębnowym układzie hamulcowym w jednym miejscu
- Siła z pedału trafia przez płyn hamulcowy do cylinderka, który rozsuwa szczęki i dociska je do wnętrza bębna.
- Najmocniejszą stroną tego rozwiązania jest prostota, niski koszt i wygodna integracja z ręcznym.
- Największe ograniczenie to gorsze oddawanie ciepła niż w tarczach, więc przy dużym obciążeniu łatwiej o spadek skuteczności.
- W środku pracują przede wszystkim bęben, szczęki, cylinderki robocze, sprężyny, samoregulator i mechanizm postojowy.
- Niepokojące objawy to pisk, szuranie, wydłużona droga hamowania, słabszy ręczny i ściąganie auta podczas hamowania.
- Po zimie i po myciu kół warto kontrolować stan osłon, wycieki i ślady korozji, bo w bębnach łatwo ukrywa się brud oraz sól.
Jak działa układ bębnowy w praktyce
Cały proces zaczyna się bardzo zwyczajnie: naciskasz pedał, a siła trafia do serwa i następnie do pompy hamulcowej. Płyn hamulcowy przenosi ciśnienie do cylinderka roboczego, który rozsuwa szczęki i dociska ich okładziny do wewnętrznej powierzchni bębna. Tarcie zamienia energię ruchu w ciepło, więc koło zwalnia, a auto zatrzymuje się lub jedzie wolniej.
W tym układzie ważny jest jeszcze jeden detal. Obracający się bęben częściowo „pomaga” w dociśnięciu jednej ze szczęk, więc siła hamowania rośnie bez konieczności znacznego komplikowania konstrukcji. To właśnie ten efekt sprawia, że bębny potrafią być zaskakująco skuteczne przy tylnej osi, gdzie nie trzeba odprowadzać aż tak dużych ilości ciepła jak z przodu. Kiedy puszczasz pedał, sprężyny cofają szczęki i przywracają luz roboczy, a hamulec wraca do gotowości.
Takie działanie brzmi prosto, ale w praktyce wszystko zależy od stanu kilku drobnych elementów. Jeśli jeden z nich zacznie się zacierać, układ szybko traci równowagę, dlatego warto znać jego budowę. To prowadzi prosto do najważniejszych części, które pracują wewnątrz bębna.

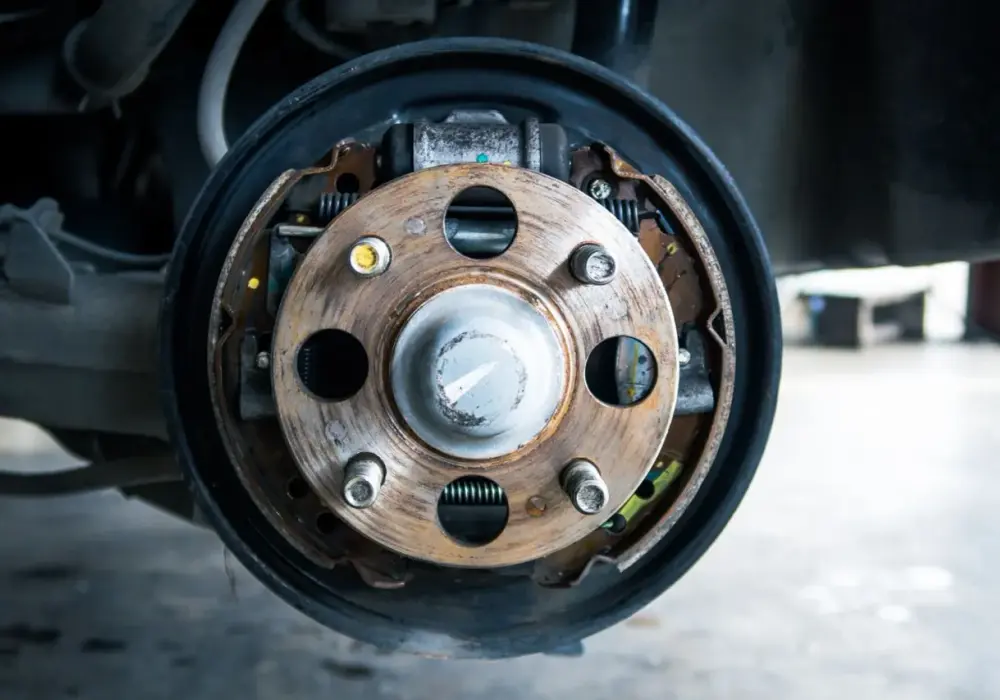

Z czego składa się układ i za co odpowiada każdy element
| Element | Rola | Co zwykle psuje jego pracę |
|---|---|---|
| Bęben hamulcowy | Obracająca się część, do której dociskane są szczęki | Owalizacja, przegrzanie, głębokie rowki, korozja wewnętrzna |
| Szczęki z okładzinami | Wytwarzają tarcie i wyhamowują obrót koła | Zużycie okładziny, zeszklenie, zabrudzenie smarem lub płynem hamulcowym |
| Cylinderek roboczy | Rozpycha szczęki po podaniu ciśnienia z płynu | Wyciek, zapieczenie tłoczków, korozja gumowych osłon |
| Sprężyny powrotne | Cofają szczęki po zwolnieniu pedału | Utrata elastyczności, pęknięcie, korozja |
| Samoregulator | Utrzymuje właściwy luz między szczęką a bębnem | Zapieczenie, zabrudzenie, błędna regulacja po serwisie |
| Blacha nośna | Stanowi bazę, na której osadzone są pozostałe elementy | Korozja, uszkodzenia mechaniczne, zabrudzenie piaskiem i solą |
| Mechanizm hamulca postojowego | Umożliwia ręczne unieruchomienie koła | Rozciągnięta linka, zapieczona dźwignia, nierówny skok ręcznego |
Najczęściej właśnie tu kryje się problem, którego kierowca na początku nie łączy z hamulcami. Auto jeszcze hamuje, ale ręczny zaczyna brać wysoko, jedno koło robi się cieplejsze od drugiego albo przy lekkim hamowaniu pojawia się szuranie. To sygnał, że któryś z elementów pracuje już poza swoim zakresem.
Jakie są odmiany bębnów i gdzie spotkasz każdą z nich
Nie każdy bęben jest zbudowany tak samo. Różnice dotyczą przede wszystkim liczby cylinderków i tego, jak szczęki zachowują się podczas jazdy do przodu i do tyłu. W codziennej eksploatacji najbardziej liczy się to, czy układ ma zapewnić stabilne hamowanie, mocny hamulec postojowy, czy po prostu jak najniższy koszt i prostą obsługę.
| Typ konstrukcji | Co go wyróżnia | Gdzie ma najwięcej sensu |
|---|---|---|
| Leading-trailing | Jedno rozwiązanie robocze dla obu kierunków jazdy, stabilne i przewidywalne | Najczęściej tylna oś samochodów osobowych |
| Two-leading | Dwie szczęki działają jak prowadzące przy ruchu do przodu, więc hamowanie jest mocniejsze | Lżejsze i średnie pojazdy użytkowe, gdzie ważna jest siła hamowania do przodu |
| Duo-servo | Jedna szczęka wzmacnia drugą dzięki efektowi samowspomagania | Rozwiązania, w których liczy się wysoki moment hamujący i wygodne użycie w ręcznym |
Ja patrzę na te odmiany w prosty sposób: im bardziej układ ma pracować spokojnie i przewidywalnie, tym częściej trafia do zwykłych aut osobowych; im większa potrzeba uzyskania silnego efektu hamowania w jednym kierunku, tym chętniej sięga się po bardziej „agresywną” geometrię szczęk. To ważne, bo wybór konstrukcji nie wynika z mody, tylko z tego, do czego pojazd naprawdę ma służyć.
Dlaczego producenci wciąż je montują
Najkrótsza odpowiedź brzmi: bo w wielu zastosowaniach to nadal rozsądne rozwiązanie. Tylna oś w zwykłym aucie osobowym nie wykonuje tak ciężkiej pracy jak przednia, więc pełna tarcza nie zawsze daje realną przewagę, która uzasadniałaby wyższy koszt lub bardziej złożoną konstrukcję. Bęben dobrze znosi spokojną eksploatację, a do tego wygodnie łączy się z hamulcem postojowym bez dokładania osobnego, droższego mechanizmu.
Do zalet doliczam jeszcze odporność całego układu na codzienną prostotę obsługi. Mechanizm jest zamknięty, a więc mniej narażony na przypadkowe uszkodzenia od kamieni czy błota z drogi. Trzeba jednak uczciwie dodać, że ta sama zabudowana konstrukcja gorzej oddaje ciepło, więc przy długim zjeździe, jeździe z ładunkiem albo intensywnym hamowaniu łatwiej o spadek skuteczności. To nie wada „na papierze”, tylko praktyczne ograniczenie, które po prostu trzeba znać.
Jeśli ktoś pyta mnie, czy bęben jest lepszy czy gorszy od tarczy, odpowiadam: to zależy od zadania. Na tylnej osi auta miejskiego, dostawczego albo budżetowego potrafi być rozwiązaniem po prostu trafionym. I właśnie dlatego sensownie jest zestawić go z hamulcem tarczowym zamiast oceniać go w próżni.
Co wypada lepiej w porównaniu z tarczami
| Kryterium | Bębny | Tarcze |
|---|---|---|
| Oddawanie ciepła | Słabsze, bo mechanizm jest bardziej zabudowany | Lepsze, bo element roboczy jest bardziej otwarty |
| Siła hamowania przy tej samej średnicy | Bardzo dobra dzięki efektowi samowzmacniania | Bardziej liniowa i przewidywalna |
| Obsługa serwisowa | Trudniejsza, bo wiele elementów pracuje wewnątrz obudowy | Zwykle prostsza i szybsza |
| Koszt konstrukcji | Najczęściej niższy | Zwykle wyższy |
| Integracja ręcznego | Bardzo wygodna | Często wymaga dodatkowego mechanizmu |
| Zachowanie po zabrudzeniu | Wnętrze jest osłonięte, ale pył i korozja lubią się tam kumulować | Łatwiejsze wysychanie i chłodzenie |
Wniosek praktyczny jest prosty: tarcze wygrywają tam, gdzie priorytetem są odprowadzanie ciepła, powtarzalność i łatwiejszy serwis. Bębny bronią się wtedy, gdy ważniejsze są prostota, cena i skuteczność przy normalnym obciążeniu. Nie ma tu jednego zwycięzcy, jest tylko dobrze dobrane rozwiązanie do konkretnej osi i konkretnego auta.
Po czym poznasz, że coś jest nie tak
Przy bębnach niepokojące objawy potrafią pojawiać się stopniowo, więc łatwo je zbagatelizować. Ja zawsze zwracam uwagę na to, czy auto hamuje równo, czy ręczny trzyma tak samo po obu stronach i czy po kilku mocniejszych hamowaniach nie pojawia się zapach przegrzania. To najprostszy filtr, który pozwala wychwycić problem, zanim przerodzi się w droższą naprawę.
- Pisk, szuranie albo metaliczne tarcie przy hamowaniu zwykle oznacza zużyte okładziny, zabrudzenie albo uszkodzony element wewnątrz bębna.
- Wydłużona droga hamowania często wskazuje na zużycie szczęk, zapieczenie mechanizmu lub wyciek z cylinderka.
- Ściąganie auta w jedną stronę to sygnał, że jedna strona hamuje mocniej niż druga.
- Coraz wyżej biorący ręczny zwykle oznacza, że mechanizm wymaga regulacji albo zużył się samoregulator.
- Drgania pedału lub pulsowanie przy hamowaniu mogą świadczyć o owalizacji bębna lub nierównym kontakcie szczęk z powierzchnią roboczą.
- Wilgotne, tłuste ślady w okolicy bębna sugerują wyciek płynu lub zabrudzenie smarem.
Nie lekceważę też sytuacji, w której jedno tylne koło po krótkiej jeździe jest wyraźnie cieplejsze od drugiego. To często oznacza, że szczęki nie cofają się prawidłowo albo cylinderek się przycina. W takim przypadku dalsza jazda tylko dokłada temperatury, a temperatura zawsze przyspiesza zużycie.
Jak dbać o bębny po zimie i podczas mycia auta
To jest ten fragment, który najlepiej pasuje do praktyki codziennej obsługi. Po zimie, kiedy w nadkolach zostaje sól i błoto pośniegowe, zawsze robię dokładny ogląd tylnej osi. Nie trzeba od razu rozbierać wszystkiego, ale warto sprawdzić, czy na zewnątrz nie ma śladów przecieku, czy linka ręcznego pracuje płynnie i czy osłony nie są skorodowane albo pogięte.
- Po myciu nie kieruję długiego, bardzo mocnego strumienia w rozgrzany bęben, bo nagła zmiana temperatury nie służy ani okładzinom, ani powierzchni roboczej.
- Jeśli koło było zdjęte, oglądam stan szczęk, sprężyn i cylinderka, zamiast ograniczać się do oceny z zewnątrz.
- Nie nanoszę dressingów, wosków ani środków nabłyszczających w okolice elementów ciernych.
- Po jeździe po soli daję układowi chwilę na wyschnięcie i nie zaciągam mocno ręcznego od razu po postoju w wilgotnym miejscu.
- Przy okazji sezonowej wymiany kół proszę o kontrolę luzu, stanu samoregulatora i równomierności działania obu stron osi.
Jeśli po myciu auta albo po deszczowej jeździe słyszysz nietypowe tarcie tylko z jednego koła, nie zakładaj od razu, że „tak ma być”. W bębnach drobiazg często urasta do dużego problemu właśnie dlatego, że długo pozostaje niewidoczny. Najlepiej działa tu spokojna, regularna kontrola: trochę czyszczenia, trochę obserwacji i szybka reakcja na pierwsze objawy. Dzięki temu cały układ pracuje ciszej, równiej i po prostu dłużej.
