Układ zmiennych faz rozrządu w BMW nie jest ozdobą katalogu. To mechanizm, który realnie wpływa na elastyczność silnika, kulturę pracy na biegu jałowym, spalanie i emisję spalin. Poniżej wyjaśniam, jak działa, czym różni się wersja pojedyncza od podwójnej, jakie daje objawy przy zużyciu i kiedy naprawa kończy się na czyszczeniu, a kiedy trzeba wejść głębiej w rozrząd.
Najważniejsze rzeczy o tym układzie, zanim wejdziesz w szczegóły
- To system sterujący fazą otwarcia zaworów, a nie samym ich wzniosłem.
- Działa hydraulicznie, wykorzystując ciśnienie oleju i elektrozawory sterowane przez komputer silnika.
- Wersja podwójna reguluje oba wałki, więc daje szerszy zakres korzyści niż układ pojedynczy.
- Typowe objawy zużycia to spadek mocy, nierówna praca, kontrolka silnika i metaliczny hałas przy rozruchu.
- Najczęściej zawodzi nie sam pomysł, tylko olej, uszczelnienia, elektrozawory albo zaniedbana diagnostyka.
- Najtańszą profilaktyką jest regularna wymiana oleju i filtra oraz szybka reakcja na pierwsze błędy.

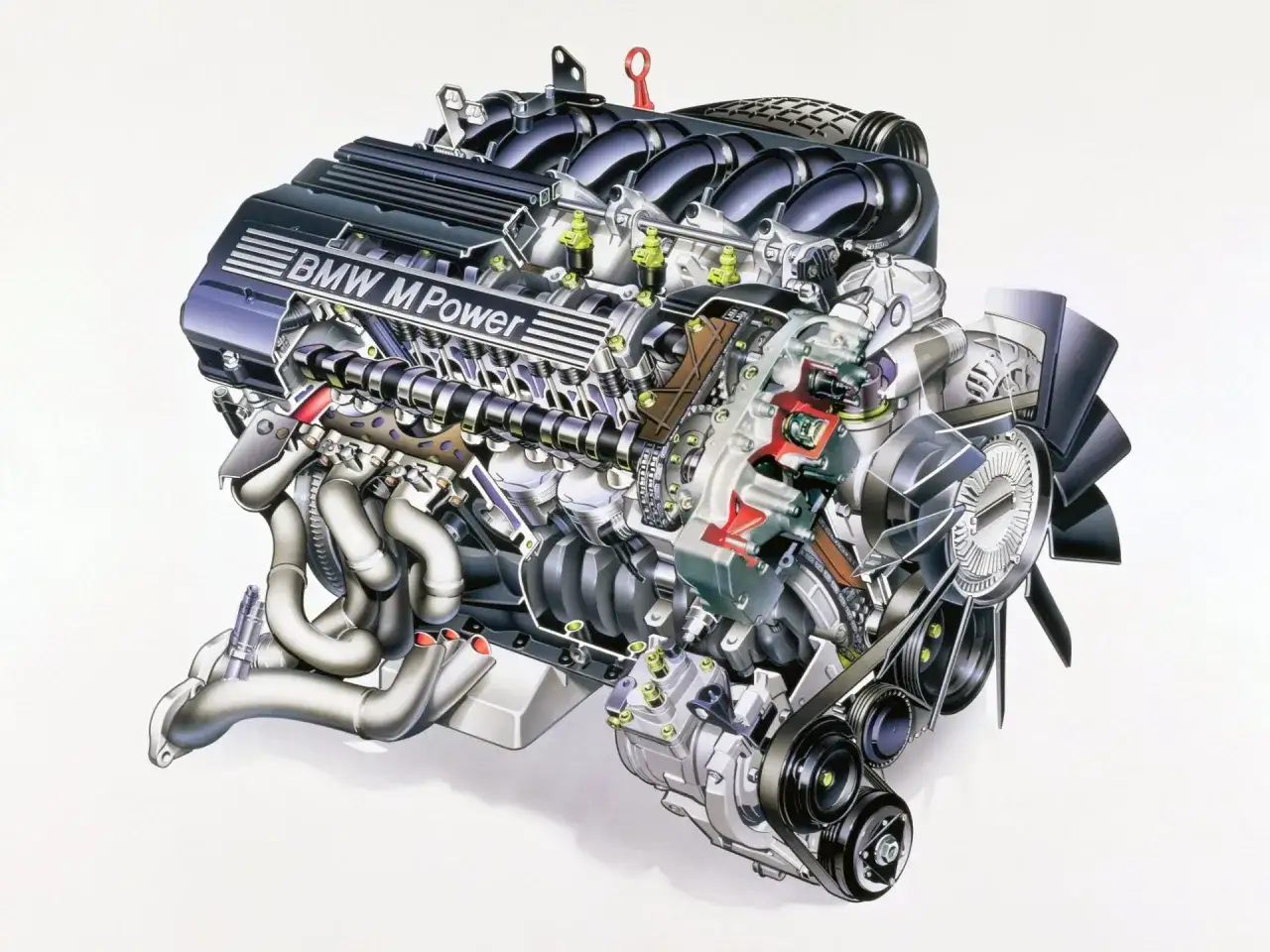

Jak działa układ zmiennych faz rozrządu w BMW
W największym uproszczeniu chodzi o to, że komputer silnika może przesunąć moment otwierania i zamykania zaworów względem położenia wału korbowego. W praktyce odbywa się to przez ciśnienie oleju, które trafia do nastawnika na wałku rozrządu. Taki nastawnik obraca wałek o kilka lub kilkadziesiąt stopni, dzięki czemu silnik pracuje inaczej na niskich obrotach, a inaczej przy wyższych.
Ja patrzę na to tak: na dole obrotów ważna jest elastyczność i płynność, a na górze swobodne oddychanie silnika. Właśnie dlatego BMW stosowało to rozwiązanie tak szeroko. Sterownik DME, czyli komputer zarządzający silnikiem, wysyła sygnał do elektrozaworów, a te kierują olej tam, gdzie trzeba. Jeśli olej jest zbyt brudny, zbyt rzadki albo jego ciśnienie spada, cały mechanizm reaguje wolniej albo zaczyna się zacinać.
Warto też rozdzielić dwa pojęcia, które często są mylone. VANOS zmienia fazę rozrządu, a Valvetronic zmienia wznios zaworu. To nie to samo, choć w wielu BMW oba systemy pracują razem i wzajemnie się uzupełniają.
| Układ | Co zmienia | Po co to robi |
|---|---|---|
| VANOS | Moment otwarcia i zamknięcia zaworów przez obrót wałka rozrządu | Lepszy moment na dole, lepsza moc na górze, niższe emisje |
| Valvetronic | Wznios zaworów dolotowych | Precyzyjniejsze napełnianie cylindrów i mniejsze straty pompowania |
Jeśli rozumiesz tę różnicę, łatwiej potem ocenisz objawy i koszt naprawy. A żeby to miało jeszcze więcej sensu, trzeba odróżnić wersję pojedynczą od podwójnej.
Czym różni się wersja pojedyncza od podwójnej
BMW zaczęło rozwijać ten system już w latach 90. i szybko doszło do wersji, która steruje dwoma wałkami jednocześnie. To właśnie dlatego starsze i nowsze silniki BMW potrafią zachowywać się tak różnie mimo podobnej pojemności i liczby cylindrów.
| Wersja | Co reguluje | Jak to czuć w jeździe | Ograniczenia |
|---|---|---|---|
| Pojedyncza | Zwykle tylko wałek dolotowy | Poprawia dół i środek zakresu obrotów, auto jest żwawsze przy ruszaniu | Mniejszy zakres sterowania, mniej równy efekt w całym zakresie |
| Podwójna | Wałek dolotowy i wydechowy | Szersza elastyczność, lepsza moc na górze, spokojniejszy bieg jałowy | Więcej elementów, więc więcej potencjalnych punktów zużycia |
Praktycznie rzecz biorąc, podwójne sterowanie daje większą swobodę w budowaniu charakterystyki silnika. W sześciocylindrowych BMW różnica jest szczególnie odczuwalna, bo auto nie tylko lepiej ciągnie od niskich obrotów, ale też nie „zamiera” przy wyższych.
Nie ma w tym magii: to po prostu lepsze dopasowanie pracy zaworów do aktualnego obciążenia silnika. Gdy układ zaczyna się zużywać, objawy najpierw czuć w jeździe, a dopiero później w błędach zapisanych w sterowniku.

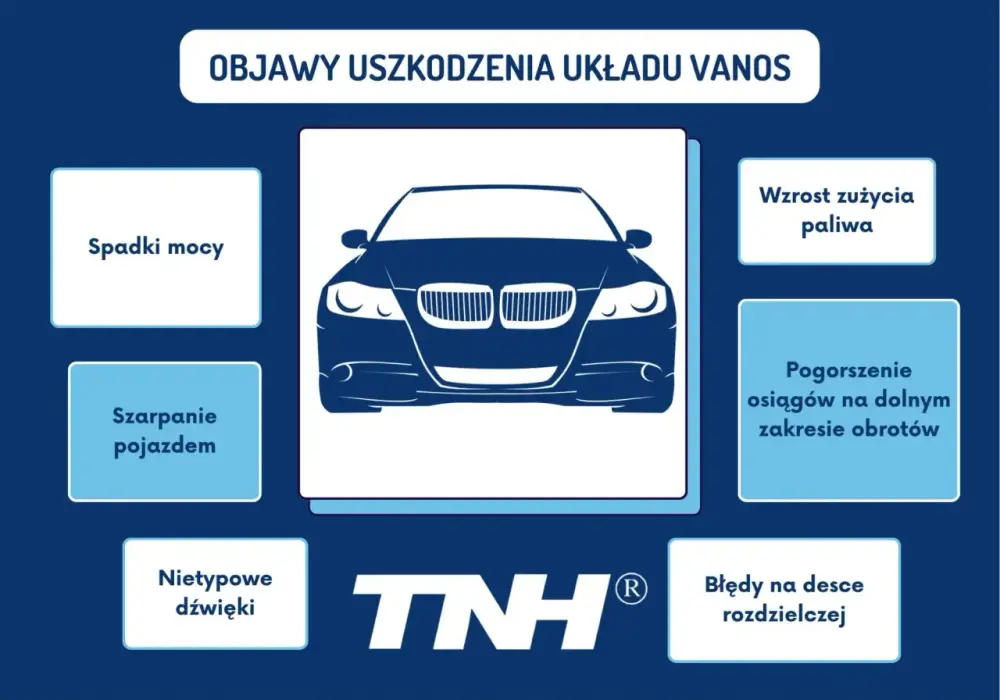

Po czym poznać zużycie lub awarię
Pierwsze sygnały zwykle są dość przyziemne. Auto robi się mniej żwawe, reakcja na gaz nie jest już tak szybka, a na wolnych obrotach potrafi pojawić się lekkie falowanie. Czasem dochodzi do tego kontrolka silnika i przejście w tryb awaryjny, czyli ograniczenie mocy, żeby nie pogłębiać problemu.
W praktyce najczęściej widzę taki zestaw objawów:
- wyraźny spadek momentu w dolnym i środkowym zakresie obrotów,
- nierówna praca na biegu jałowym, zwłaszcza po rozruchu na zimno,
- metaliczny grzechot lub klekot z przedniej części silnika,
- zwiększone spalanie, bo silnik nie pracuje już w optymalnym punkcie,
- kontrolka check engine i błędy związane z położeniem wałków,
- w skrajnych przypadkach tryb awaryjny i ograniczenie mocy.
Nie każdy z tych objawów oznacza od razu zużyty nastawnik. Zdarza się, że winny jest brudny elektrozawór, źle dobrany olej albo zbyt długie interwały serwisowe. Jeśli jednak hałas i błędy wracają po skasowaniu, nie wolno tego zbywać.
Najbardziej zdradliwe są sytuacje, w których problem wygląda jak zapłon, nieszczelność dolotu albo awaria czujnika. Właśnie dlatego zanim ktoś zacznie wymieniać drogie części, trzeba zrobić porządną diagnostykę.
Jak diagnozuję problem, zanim wymieni się połowę silnika
Ja zawsze zaczynam od prostego założenia: symptom nie jest jeszcze diagnozą. To szczególnie ważne w BMW, bo podobne objawy mogą dawać zupełnie różne usterki. Nierówna praca może wynikać z rozrządu, ale równie dobrze z cewek, świec, nieszczelności kolektora albo z Valvetronic, jeśli auto ma oba układy.
| Objaw | Co często bywa mylone z awarią VANOS | Co sprawdzam najpierw |
|---|---|---|
| Muł na dole | Przepływomierz, dolot, filtr powietrza | Adaptacje, szczelność dolotu, logi z jazdy |
| Falowanie obrotów | Zapłon, nieszczelność, Valvetronic | Błędy, korekty mieszanki, stan świec i cewek |
| Klekot po rozruchu | Łańcuch rozrządu, napinacz, niski poziom oleju | Ciśnienie oleju, stan oleju, luz mechaniczny |
| Kontrolka silnika i tryb awaryjny | Czujnik wałka, problemy z zasilaniem, inne błędy układu sterowania | Odczyt kodów, test elektrozaworów, parametry rzeczywiste |
Potem robię cztery rzeczy w tej kolejności: odczyt błędów, analizę danych bieżących, kontrolę oleju i ocenę elektrozaworów. Jeśli silnik ma już duży przebieg, dochodzi jeszcze ocena rozciągnięcia łańcucha i ogólnego stanu rozrządu. W wielu BMW to właśnie ten etap odróżnia drobną naprawę od kosztownego remontu.
Warto też pamiętać, że sam elektrozawór można czasem wyczyścić i uratować, ale zużytego mechanicznie nastawnika nie naprawi żaden spray. Kiedy objawy wracają mimo czyszczenia, trzeba przestać liczyć na przypadek i policzyć koszt naprawy uczciwie.
Ile kosztuje naprawa i kiedy opłaca się czyszczenie
Ceny w Polsce potrafią się różnić zależnie od silnika, regionu i warsztatu, ale da się podać sensowne widełki. Najtańsza jest diagnostyka i czyszczenie, najdroższa naprawa, gdy problem siedzi już w rozrządzie albo w samym mechanizmie fazowania.
| Zakres prac | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Diagnostyka komputerowa i test parametrów | 150–400 zł | Przy pierwszych objawach, zanim kupi się części |
| Czyszczenie elektrozaworów i kanałów olejowych | 100–300 zł | Gdy problem wygląda na wynik brudnego oleju lub osadów |
| Wymiana jednego elektrozaworu | 250–800 zł | Gdy zawór zacina się albo nie trzyma parametrów |
| Regeneracja uszczelnień lub nastawnika | 800–2000 zł | Gdy układ ma wycieki wewnętrzne albo wraca ten sam błąd |
| Naprawa powiązana z rozrządem, łańcuchem lub prowadnicami | 2500–7000 zł i więcej | Gdy problem ma już charakter mechaniczny, a nie tylko hydrauliczny |
W praktyce opłaca się czyszczenie tylko wtedy, gdy nie ma trwałego zużycia. Jeśli układ gubi pozycję po rozgrzaniu, a błędy wracają po kasowaniu, samo czyszczenie zwykle daje tylko chwilowy efekt. Z drugiej strony nie warto od razu skazywać auta na duży remont, bo w BMW bardzo często winny jest detal, nie cały mechanizm.
Najtańszą profilaktyką jest regularna wymiana oleju. Przy tym układzie długie interwały serwisowe są po prostu złą oszczędnością. Jeśli ktoś jeździ na jednym oleju zbyt długo, zwiększa ryzyko osadów, spadku ciśnienia i problemów z fazowaniem.
Na co patrzę w używanym BMW z tym układem
Przy zakupie używanego BMW zawsze zaczynam od historii obsługi. Nie wystarczy informacja, że „auto było serwisowane”. Chcę wiedzieć, jak często zmieniano olej, jaki był jego parametr i czy ktoś dbał o filtr oraz krótkie interwały. To właśnie one najczęściej decydują, czy ten układ będzie działał lekko, czy zacznie się dławić od osadów.
- sprawdzam, czy są potwierdzenia wymian oleju co około 10–15 tys. km, a nie co 25–30 tys. km,
- odsłuchuję zimny start, bo krótki metaliczny hałas może zapowiadać problem z ciśnieniem oleju lub nastawnikiem,
- robię jazdę testową od niskich obrotów, bo tam najłatwiej wyczuć utratę elastyczności,
- odczytuję błędy i adaptacje, nawet jeśli kontrolka jeszcze się nie świeci,
- patrzę, czy silnik nie miał już dużych prac przy rozrządzie, bo to zmienia ocenę ryzyka i budżet na start.
Jeśli auto ma niejasną historię, brudny olej i objawy z dolnego zakresu obrotów, ja zakładam od razu dodatkowy budżet na diagnostykę, olej, filtr i ewentualne czyszczenie elektrozaworów. To zwykle dużo tańsze niż kupno samochodu z pozornie „drobnią usterką”, która po miesiącu zamienia się w kosztowny remont. Właśnie dlatego przy BMW lepiej kupować spokój niż samą obietnicę dobrej ceny.
